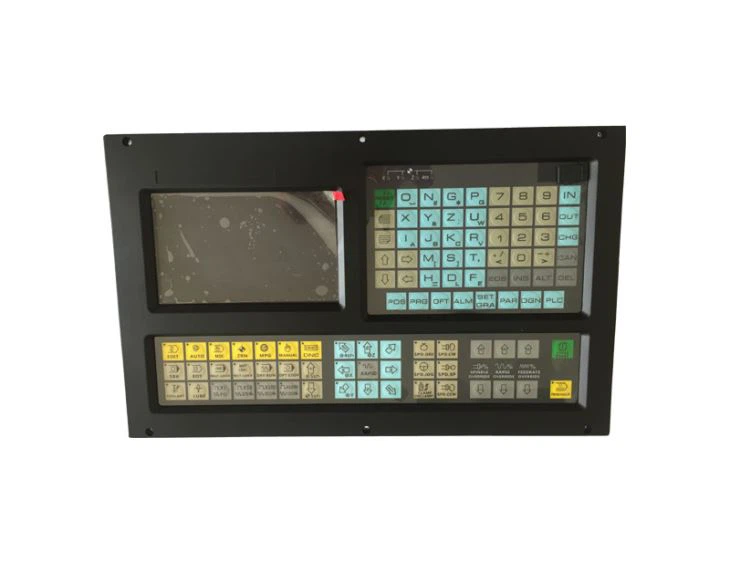

3 Axis Milling Controller (bor Controller) Með PLC

Vöruinngangur: 3 Axis Milling Controller (borborator) Með PLC

ECN3000TM milling stjórnandi er ný kynslóð af CNC kerfi. Sem uppfærða útgáfa styður það mölun, leiðindi og borunarferil. Það notar 32 bita hár-getu CPU og mjög stórum stíl forritanlegt tæki FPGA, beitir rauntíma fjölverkstýringartækni og vélbúnaðarsamþjöppunartækni og er fær um að framkvæma μm nákvæmni hreyfistýringu og PLC rökfræði stjórnun.Það er háþróuð CNC hreyfing stjórnandi með PLC.

Einkenni: 3 Axis Milling Controller (Boring Controller) Með PLC

● Þrír öxlar stjórna; 3 ása tenging; 2 hliðstæður snældur

● 1ms aðlögunarbúnaður, 0,1 míkróm stjórntækni.

● Tvær rásir -10V ~ 10V hliðstæður spenna framleiðsla, styðja tvöfalda snældustjórnun

● Hægt er að velja línulega gerð, vísitölugerð og S gerð osfrv. Hröðunar- og hraðaminnkunartegundir.

● Innbyggt með PLC forritun, hægt er að velja núverandi gangandi PLC forritun

● PLC birt á netinu, rauntímaeftirlit, merki í rauntíma rekja

● Styður yfirlýsingu gerð þjóðhagsforritunar, styður þjóðhagslegan kóða með breytum símtala.

● Hægt er að stilla sveigjanlega slá og stífa slá með breytum

● Inniheldur spíral, stigstærð, skautað hnit, fastan hring og margs konar slotting samsett hringrásaraðgerð.

● Inniheldur sögulega viðvörun og halda áfram aðgerðum, það er þægilegt fyrir notendur að stjórna og viðhalda.

● Styðjið lykilorð fyrir mörg stig fyrir viðhald og stjórnun búnaðar

● 36 punkta almenn inntak / 36 punkta almenn framleiðsla

● Stuðningur við staðlaða RS232 og USB tengi, stuðning við notkun U-skjala, kerfisstillingu og hugbúnað

uppfærð, það getur mætt aðgerðum sem flytja skjöl, raðtengi DNC vinnslu og USB vinnslu á netinu.

Stýrisás:

● Stýrisás: 3 ás (X, Y, Z)

● Krækjuás: 3 ás fóðrun ás virka

● Staða skipanasviðs:

Metrainntak (G21) -9999.9999mm ~ 9999.9999mm, lágmarks skipunareining: 0.0001mm

Tomma inntak (G20): -999.9999 tommur ~ 999.9999 tommur, lágmarks skipunareining: 0,0001 tommur

● Rafræn gírskipting: stjórn margfaldari 1 ~ 65536, stjórn margfaldari1 ~ 65536

● Hröð ganghraði: hámark 60m / mín

● Hrað yfirferðarhrun: F0, 25%, 50%, 100% fjögur stig í rauntíma stillingu

● Skurður á fóðri: hámarks fóðurhraði: hámark 15m / mín (G94) eða 500,00 mm / r (G95)

● Fóðrunarhraði: 0 ~ 150% sextán stigs rauntíma stillingar

● Handvirk fóðurhraði: 0 ~ 150% sextán stig í rauntíma stillingu

● MPG fóðrun: 0.001mm, 0.01mm, 0.1mm, 1mm fjórir gírar

● Stakt fóðrun: 0.001mm, 0.01mm, 0.1mm, 1mm fjórir gírar

● Aðlögunarmáti: línuleg aðlagun, bogaöflun, spíralmengun og ógeðfelld rapping

● Sjálfvirk fasaaðgerð

Gerðir hröðunar / hraðaminnkunar:

● Skurður fóðrun: fyrir línulega gerð hröðunar og hraðaminnkunar, áður en hröðun og hraðaminnkun er gerð, eftir hraðlækkun og hraðaminnkun línulega og eftir hröðunar- og hraðaminnkunartegund.

● Fljótt í gangi: fyrir línulega gerð hröðunar og hraðaminnkunar, áður en gerð hröðunar og hraðaminnkunar S, eftir línulegri gerð hröðunar og hraðaminnkunar og eftir gerð hröðunar og hraðaminnkunar.

● Kerfi með forsýningaraðgerð, það getur lesið 15 NC forritun, gert litlar línubreytingar á miklum hraða og sléttum, það er hentugur fyrir vinnslu íhluta vélarinnar.

● Upprunalegur hraði hröðunar og hraðaminnkunar, endahraði og hröðunar- og hraðaminnkunarhraði stilltur eftir breytum.

● Handvirk stilling, handhjólastilling er eftir hröðunar- og hraðaminnkunarstjórnun, handhjólastilling getur valið neyðarstillingu eða fullan vinnsluham.

● Hröð staðsetning getur valið línulega eða brotna línu.

Snældaásar aðgerðir:

● Tvær rásir -10V ~ 10V hliðstæður spenna framleiðsla, styðja tvöfalda snældustjórnun

● Snælda kóðara: Hægt er að stilla kóðunarlínur (100 p / r ~ 5000p / r)

● Sendihlutfall kóðara og snælda: (1 ~ 255) :( 1 ~ 255)

● Snælda sóknar: 50% ~ 120% átta stig í rauntíma beygju samtals

● Snældaás hraðastýringar

● Tapphringur, stífur slá

Aðgerðir verkfæra

● Tóllengdarbætur

● Radíusuppbót á verkfærapunkta (gerð C)

Nákvæmar bætur:

● Thread pitch error compensation: Hægt er að stilla bætur stig, bætur bil, bæta upprunalegu stöðu.

● Afturálag bótar: getur stillt andstæða bil á aðlagunartæki með fastri tíðni eða lyftihraðamóti.

PLC aðgerðir:

● Tvö stig PLC forritun, rekstrarhraði er 1,5μs / skref grunnkennsla; 4700 skref að mestu leyti, hringrás fyrsta stigs forritunar er 8ms.

● Stuðningur viðvörunar PLC og PLC viðvörun.

● Stuðningur margfalda PLC forritun (aðallega 20), hægt er að velja núverandi PLC forritun.

● 45 tegundir skipana (10 tegundir grunnskipana, 35 tegundir aðgerðarskipana)

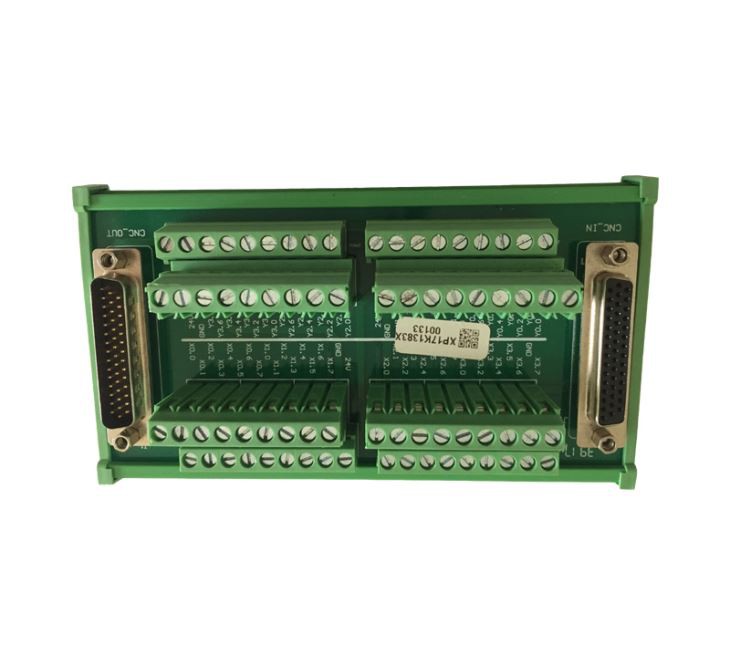

● Inn / úttak I / O einingar: 36/36

Skjáviðmót:

● 7,0 tommur breiður skjár LCD, 800 × 480 grindur

● Kínverska, enska o.fl. margfalda tungumálaskjá

● 2D verkfæraslóð birtist.

● Rauntíma klukka

Aðgerðastilling:

● Notkunarstillingar: breyta, sjálfvirkum, inntak, endurstillingu vélarbúnaðar, handhjóli / stíga þrep, handvirk, DNC.

● Margþætt stjórnun yfirvalda.

● Viðvörun skógarhögg

Dagskrárgerð:

● getu forritsins: 56MB, það getur geymt 400 forritanir að mestu (inniheldur undirforritun, Marco forritun)

● Breyta aðgerð: Forritun / forritun hluti / orðsókn, breytt, eytt, afritað og límt

● Forritunarform: ISO-númer, styður yfirlýsingu þjóðhagsforrits, styður hlutfallslegt hnit, alger hnit og skautað hnit.

● Forritun símtala: styður þjóðhagslegan hátt með færibreytusímtölum, hreiður undir stigs 4

Samskiptaaðgerð:

● RS232: hlutar forrit, breytur og nokkur skjöl tvíhliða sending, styður PLC forrit, kerfishugbúnað raðgáttar uppfærslu.

● USB: skjöl aðgerð á U disk, U disk vinnsla beint, Stuðningur PLC forrit, kerfishugbúnaður U disk uppfærsla.

● Styðjið raðtengi DNC vinnsluaðgerð og USB vinnsluaðgerð á netinu, áreiðanleika og öryggi

Áreiðanleiki og öryggisaðgerð

● Neyðarstöðvun

● Vélbúnaðarleiðarmörk

● Skoðaðu hugbúnaðarleið

● Gagnaafrit og gögn endurheimt.

Mál: 3 Axis Milling Controller (borun Controller) Með PLC

G / M kóða

Vöruþjónusta:

ECON veitir tækniþjónustu frá upphafi til enda og mun bjóða upp á eins árs ábyrgð. Hvaða vandamál sem er, getur sent tölvupóst til tæknifræðinganna okkar og sölu, eða beint spjallað á vefsíðu okkar.

Greiðsla og afhending:

ECON styður T / T, Paypal, Western Union til að greiða. Við getum skipulagt tjáningu, flug og sjó, við höfum faglegt teymi til að takast á við skipulagningu.
