Vörufæribreytur
|
Rafmagnslýsingar |
||||
|
Færibreytur |
EO545-C |
|||
|
Min |
Dæmigert |
Hámark |
Eining |
|
|
Úttaksstraumur[PK] |
0.7 |
- |
5.2 |
A |
|
Framboðsspenna |
24 |
24/36 |
50 |
Vdc |
|
Inntaksstraumur stýrimerkis |
6 |
10 |
16 |
mA |
|
Stýrimerki tengistig |
5 |
5 |
24 |
Vdc |
|
Inntaksmerki Min púlsbreidd |
1.5 |
|
|
okkur |
|
Skref púls tíðni |
0 |
- |
200 |
KHz |
|
Einangrunarþol |
100 |
- |
- |
MΩ |
|
Yfirspennuvörn Spenna |
55 |
- |
- |
Vdc |

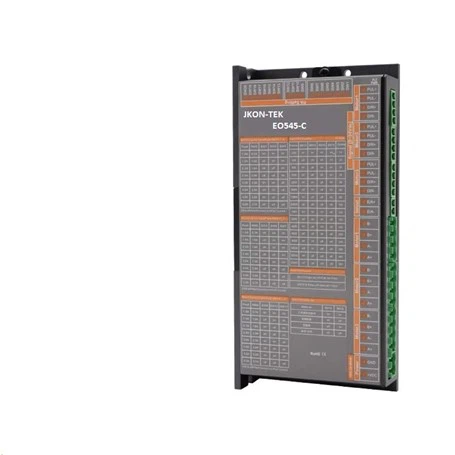

Vörumynd
Eiginleikar Vöru
1.Ný fljótandi lið 32bit MCU tækni
2.Ultra lágt titringshljóð
3.Innri há Undirdeild
4.Auðkenna sjálfkrafa mótorbreytur þegar kveikt er á honum
5.Advanced vektorstýringartækni dregur verulega úr upphitun mótorsins
6. Núverandi minnka í helming þegar það er í kyrrstöðu
7.Can keyrt 3 stk open loop stepper mótor
8.Optically einangrað mismunamerki inntak
9.Púlssvörun Tíðni allt að 500KHz (sjálfgefið 200KHz)
10.Vector breytileg straumstýringartækni, hægt að stilla í 0,7~5,2A
11.Subdivision stillingarsvið er 200~51200
12.Signal tengistig er samhæft við 5V og 24V, engin þörf á raðmörkum viðnám
13.Yfirstraums-, undirspennu- og yfirspennuvörn
Núverandi stilling vöru
|
MÓTORSTRAUMSTILLING |
|||||
|
Mótor 1 straumtafla |
|||||
|
Hámarki |
RMS |
SW1 |
SW2 |
SW3 |
SW4 er hálfstraumsfall, þegar SW4=OFF, hálf núverandi stilling; þegar kveikt er á4=, núverandi truflanir fyrir fullan straumlásás |
|
1.0A |
0.7A |
áN |
áN |
áN |
|
|
1.46A |
1.0A |
af |
áN |
áN |
|
|
2.2A |
1.57A |
áN |
af |
áN |
|
|
2.7A |
1.93A |
af |
af |
áN |
|
|
3.5A |
2.5A |
áN |
áN |
af |
|
|
4.00A |
2.85A |
af |
áN |
af |
|
|
4.5A |
3.21A |
áN |
af |
af |
|
|
5.2A |
3.71A |
af |
af |
AF |
|
|
Mótor 2 núverandi borð |
|||||
|
hámarki |
rms |
sw5 |
sw6 |
sw7 |
SW8 er hálfstraumsfall, þegar SW8=OFF, hálf núverandi stilling; þegar kveikt er á8=, núverandi truflanir fyrir fullan straumlásás |
|
1.0A |
0.7A |
áN |
áN |
áN |
|
|
1.46A |
1.0A |
af |
áN |
áN |
|
|
2.2A |
1.57A |
áN |
af |
áN |
|
|
2.7A |
1.93A |
af |
af |
áN |
|
|
3.5A |
2.5A |
áN |
áN |
af |
|
|
4.00A |
2.85A |
af |
áN |
af |
|
|
4.5A |
3.21A |
áN |
af |
af |
|
|
5.2A |
3.71A |
af |
af |
AF |
|
|
mótor 3 núverandi borð |
|||||
|
hámarki |
rms |
sw9 |
sw10 |
sw11 |
SW12 er hálfstraumsaðgerð, þegar SW12=OFF, hálf núverandi stilling; þegar kveikt er á12=, núverandi truflanir fyrir fullan straumlásás |
|
1.0A |
0.7A |
áN |
áN |
áN |
|
|
1.46A |
1.0A |
af |
áN |
áN |
|
|
2.2A |
1.57A |
áN |
af |
áN |
|
|
2.7A |
1.93A |
af |
af |
áN |
|
|
3.5A |
2.5A |
áN |
áN |
af |
|
|
4.00A |
2.85A |
af |
áN |
af |
|
|
4.5A |
3.21A |
áN |
af |
af |
|
|
5.2A |
3.71A |
af |
af |
AF |
|
Stilling vöruskipunar
|
Stilling mótorskipta |
|||||
|
Mótor 1, mótor 2 og mótor 3 DIPs Skiptingsstilling og IO púlshraði |
|||||
|
Púls/Bylting |
SW13 |
SV14 |
SV15 |
SV16 |
IO/RPM |
|
200 |
ON |
ON |
ON |
ON |
10 |
|
400 |
AF |
ON |
ON |
ON |
20 |
|
800 |
ON |
AF |
ON |
ON |
30 |
|
1600 |
AF |
AF |
ON |
ON |
40 |
|
3200 |
ON |
ON |
AF |
ON |
50 |
|
6400 |
AF |
ON |
AF |
ON |
60 |
|
12800 |
ON |
AF |
AF |
ON |
80 |
|
25600 |
AF |
AF |
AF |
ON |
100 |
|
1000 |
ON |
ON |
ON |
AF |
120 |
|
2000 |
AF |
ON |
ON |
AF |
150 |
|
4000 |
ON |
AF |
ON |
AF |
200 |
|
5000 |
AF |
AF |
ON |
AF |
250 |
|
8000 |
ON |
ON |
AF |
AF |
300 |
|
10000 |
AF |
ON |
AF |
AF |
350 |
|
20000 |
ON |
AF |
AF |
AF |
450 |
|
25000 |
AF |
AF |
AF |
AF |
600 |
Vöruaðgerðastilling
|
Aðgerðastilling |
||
|
SW17:Edge sel,OFF=Fall, fallbrún gildir;Á=HÆKKUN, hækkandi brún SW18:S-Filter,OFF=4ms,high response; ON=10ms, lítill titringur |
||
|
Fyrirsætan Sel |
SW19 |
SW20 |
|
IO innri sjálfsprottinn púls |
ON |
ON |
|
Sjálfsprófun |
ON |
AF |
|
CW/CCW |
AF |
ON |
|
PLU plús DIR |
AF |
AF |
Vörumál (EINING: mm)
